全浮地式設計，具有出色的穩定性和精確度，性價比高，具備所有電化學測試功能。
● 新增IR補償功能、恒流阻抗測試技術
● 功能全，應用領域廣
● 電壓控制范圍：±10V，槽壓為±21V
● 電流控制范圍：±2.0A
● 電位分辨率：10μV，電流分辨率：1pA（可延伸至100fA）

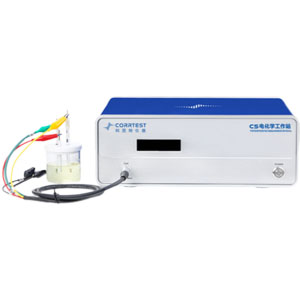

產品介紹 CS電化學工作站采用全浮地式設計，具有出色的穩定性和精確度，先進的硬件和功能完善的軟件，為涉及能源、材料、生命科學、環保等領域的科技工作者提供了優秀的科研平臺。
應用
（1）能源材料（鋰離子電池、太陽能電池、燃料動力電池和超級電容器等）、先進功能材料以及傳感器的性能研究；
（2）電化學分析研究；
（3）電合成、電沉積（電鍍）、陽極氧化、電解等反應機理研究；
(4）金屬材料的腐蝕行為研究與耐蝕性評價；
（5）緩蝕劑、水質穩定劑、涂層以及陰極保護效率的快速評價。
硬件特點 ● 雙通道相關分析器和雙通道高速16bit /高精度24bit AD轉換器
● 內置FRA頻響分析儀，頻率范圍 10μHz ~1MHz
● 高帶寬高輸入阻抗的放大器
● 內置FPGA DDS信號合成器
● 高功率恒電位儀/恒電流儀/零電阻電流計
● 電壓控制范圍：±10V，槽壓為±21V
● 電流控制范圍：±2.0A
● 電位分辨率：10μV，電流分辨率：1pA（可延伸至100fA）
軟件特點
① 數據分析 伏安曲線的平滑、積分和微分運算，計算各氧化還原峰的峰電流、峰電位和峰面積等；
極化曲線的三參數或四參數動力學解析，計算Tafel斜率ba，bc，腐蝕電流密度icorr，極限擴散電流、極化電阻Rp和腐蝕速率等，還可由電化學噪聲譜計算功率譜密度、噪聲電阻Rn和譜噪聲電阻Rsn(f)。
② 實時存儲
CS Studio實時存儲測量數據，即使因斷電導致測試中斷，中斷之前的數據也會自動保存。
③ 定時測量 CS Studio測試軟件具有定時測量功能， 對于某些需要研究體系隨時間變化特征時，可提前設好測試參數與間隔時間，讓儀器在無人值守下自動定時測量，為實驗提供方便。
技術優勢 ①交流阻抗
儀器采用相關積分算法和雙通道同步過采樣技術，具有較強的抗干擾能力，尤其適合于涂層、混凝土等高阻體系（>109Ω）的交流阻抗測量，也可用于Mott-Schottky 曲線和微分電容曲線繪制。軟件能實時顯示開路電位，用戶無需輸入，即可輸出準確的極化過電位。
具有恒流阻抗測試功能，尤其適合于18650、軟包電池等超低阻儲能器件的交流阻抗測量。
②極化曲線
具有線性極化和Tafel極化曲線測量功能，用戶可設定循環極化曲線的陽極回掃電流（鈍化膜擊穿電流），來確定材料的點蝕電位和保護電位，評價晶間腐蝕敏感性。軟件采用非線性擬合算法解析極化曲線，可用于材料耐蝕性和緩蝕劑性能的快速評價。
③ 伏安分析
能完成線性掃描伏安（LSV）、循環伏安（CV）等電分析方法，集成峰面積、峰電流計算和標準曲線分析功能。
④ 電化學噪聲
采用高阻跟隨器和零阻電流計測量腐蝕體系自發的電位與 電流波動，可用于點蝕、電偶腐蝕、縫隙腐蝕和應力腐蝕開裂 等局部腐蝕研究。通過噪聲譜分析，可評估亞穩態蝕點或裂紋的誘導、生長和死亡過程。基于噪聲電阻和點蝕指數計算，也可用于局部腐蝕監測。
⑤全浮地測量 CS系列電化學工作站采用全浮地式工作電極，可用于工作電極本身接地體系的電化學研究，如用于高壓釜電化學測試（釜體接地），大地中金屬構件（橋梁、混凝土鋼筋）的在線腐蝕研究等。
⑥正反饋IR補償 啟動IR補償后，電化學工作站會增加一個額外模擬反饋路徑，通過測量電解池電流，啟用正反饋補償，硬件電路增加反饋信號，自動對Rs上的壓降進行補償。
⑦自定義方法
支持用戶自定義組合測量，用戶可以設定定時循環進行某一測試方法或多種方法的組合測試，用于無人值守下的定時自動測量；
提供API通用接口函數和開發實例，方便用戶二次開發和自定義測試方法；
提供用戶自定義腳本編寫范例，用于實現您獨特的電化學實驗技術。
技術指標
硬件參數指標
|
恒電位控制范圍：±10V |
恒電流控制范圍：±2.0A |
|
電位控制精度：0.1%×滿量程讀數±1mV |
電流控制精度：0.1%×滿量程讀數 |
|
電位靈敏度：10μV(>100Hz), 3μV(<10Hz) |
電流靈敏度：1pA |
|
電位上升時間：﹤1μS(<10mA),<10μS(<2A) |
電流量程：2nA～2A, 共10檔 |
|
參比電極輸入阻抗：1012Ω||20pF |
最大輸出電流：2.0A |
|
槽壓輸出：±21V |
電流掃描增量：1mA @1A/mS |
|
CV和LSV掃描速度：0.001mV～10000V/s |
電位掃描電位增量：0.076mV @1V/mS |
|
CA和CC脈沖寬度：0.0001～65000s |
DPV和NPV脈沖寬度：0.0001～1000s |
|
SWV頻率：0.001～100KHz |
CV的最小電位增量：0.020mV |
|
AD數據采集：16bit@3.6MHz，20bit @1KHz |
電流與電位量程：自動設置 |
|
DA分辨率：16bit，建立時間：1μS |
低通濾波器 ：8段可編程 |
|
通訊接口：USB2.0、RJ45網口 |
儀器重量：7.6Kg |
|
外形尺寸：36.4(W)*32.0(D)*13.8(H) |
|
電化學阻抗測量指標
|
信號發生器 |
|
頻率響應：10μHz～1MHz |
交流信號幅值：1mV～2500mV |
|
頻率精確度：0.005% |
信號分辨率：0.1mV RMS |
|
DDS輸出阻抗：50Ω |
直流偏壓：-10V～+10V |
|
正弦波失真率：<1% |
波形：正弦波，三角波，方波 |
|
掃描方式：對數/線性，增加/下降 |
|
|
信號分析器 |
|
最大積分時間：106個循環或者105S |
測量時間延遲：0～105秒 |
|
最小積分時間：10mS 或者一個循環的最長時間 |
|
|
直流偏置補償 |
|
電位補償范圍：-10V～+10V |
電流補償范圍：-1A～+1A |
|
帶寬調整：自動或手動設置, 共8級可調 |
|
配置 1）儀器主機1臺
2) CS Studio測試與分析軟件1套
3）模擬電解池1個
4）電源線/USB數據線各1條
5）電極電纜線1條
6）電腦（選配*）
功能方法
CS單通道系列不同型號功能方法比較
|
功能方法 |
CS150M |
CS300M |
CS310M |
CS350M |
|
穩態極化 |
開路電位（OCP） |
● |
● |
● |
● |
|
恒電位極化（i-t曲線） |
● |
● |
● |
● |
|
恒電流極化 |
● |
● |
● |
● |
|
動電位掃描（Tafel曲線） |
● |
● |
● |
● |
|
動電流掃描（DGP） |
● |
● |
● |
● |
|
電位掃描-階躍 |
|
|
|
● |
|
暫態極化 |
任意恒電位階梯波 |
● |
● |
● |
● |
|
任意恒電流階梯波 |
● |
● |
● |
● |
|
恒電位階躍（VSTEP） |
● |
● |
● |
● |
|
恒電流階躍（ISTEP） |
● |
● |
● |
● |
|
計時分析 |
計時電位法（CP） |
● |
● |
● |
● |
|
計時電流法（CA） |
● |
● |
● |
● |
|
計時電量法（CC） |
● |
● |
● |
● |
|
伏安分析 |
線性掃描伏安（LSV） |
● |
● |
● |
● |
|
線性循環伏安（CV） |
● |
● |
● |
● |
|
階梯循環伏安（SCV） |
|
● |
|
● |
|
方波伏安（SWV） |
|
● |
|
● |
|
差分脈沖伏安（DPV） |
|
● |
|
● |
|
常規脈沖伏安（NPV） |
|
● |
|
● |
|
差分常規脈沖伏安（DNPV） |
|
● |
|
● |
|
交流伏安（ACV） |
|
● |
|
● |
|
二次諧波交流伏安（SHACV） |
|
● |
|
● |
|
傅里葉變換交流伏安（FTACV） |
|
● |
|
● |
|
電流檢測 |
差分脈沖電流檢測（DPA） |
|
|
|
● |
|
雙差分脈沖電流檢測（DDPA） |
|
|
|
● |
|
三脈沖電流檢測（TPA） |
|
|
|
● |
|
積分脈沖電流檢測（IPAD） |
|
|
|
● |
|
溶出伏安 |
電位溶出分析（PSA） |
|
● |
|
● |
|
線性掃描溶出伏安（LSSV） |
|
● |
|
● |
|
階梯溶出伏安（SCSV） |
|
● |
|
● |
|
方波溶出伏安（SWSV） |
|
● |
|
● |
|
差分脈沖溶出伏安（DPSV） |
|
● |
|
● |
|
常規脈沖溶出伏安（NPSV） |
|
● |
|
● |
|
差分常規脈沖溶出伏安（DNPSV） |
|
● |
|
● |
|
交流阻抗 |
頻率掃描-電位控制模式（EIS-V） |
|
|
● |
● |
|
頻率掃描-電流控制模式（EIS-I） |
|
|
● |
● |
|
電位掃描（IMPE,Mott-Schotty) |
|
|
● |
● |
|
時間掃描-電位控制模式 |
|
|
● |
● |
|
時間掃描-電流控制模式 |
|
|
|
|
|
充放電測試 |
電池充放電 |
● |
● |
● |
● |
|
恒電流充放電（GCD） |
● |
● |
● |
● |
|
恒電位充放電 |
● |
● |
● |
● |
|
恒電位間歇滴定技術（PITT） |
● |
● |
● |
● |
|
恒電流間歇滴定技術（GITT） |
● |
● |
● |
● |
|
雙恒測量 |
氫擴散測試（HDT） |
● |
● |
● |
● |
|
盤環電極測試 |
● |
● |
● |
● |
|
擴展測量 |
電化學噪聲（EN） |
● |
● |
● |
● |
|
電偶腐蝕測量（ZRA） |
● |
● |
● |
● |
|
電化學溶解/沉積 |
● |
● |
● |
● |
|
控制電位電解庫倫法（BE） |
● |
● |
● |
● |
|
動電位再活化法（EPR） |
● |
● |
● |
● |
|
溶液電阻測量 |
● |
● |
● |
● |
|
循環極化曲線（CPP） |
● |
● |
● |
● |
注：*氫擴散及旋轉盤環電極測試需配置CS1002恒電位/恒電流儀或采用CS2350M雙恒電位儀。
*產品3年質保。
